映画館・体育館・ダンススタジオ・フィットネスクラブ・マンションなどの防振・浮き床工事に、
|
浮床工事用防振材 「エコラス」
|
|
|
|
|

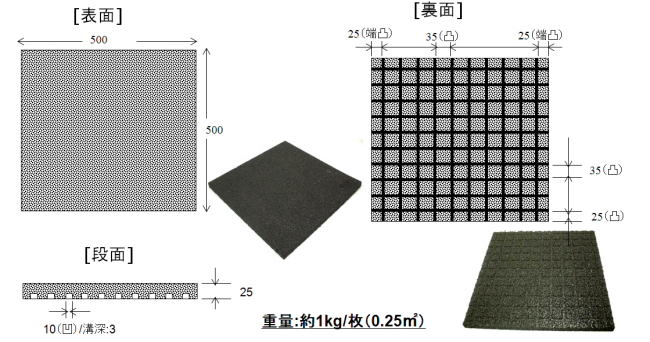

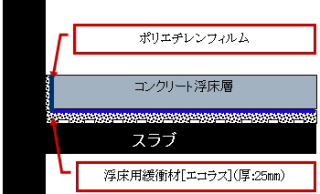

防振材「エコラス」は、地球環境に配慮し、廃棄ゴムスポンジを100％利用したマテリアルリサイクル商品です。耐水性に優れているため、グラスウール浮床と違い、屋外の浮床防振工事にも最適です。また、映画館、ホール、ダンススタジオ、フィットネスクラブ・体育館・トレーニングセンター、ホテルの厨房・レストラン・ジャグジーなどの浮床防振工事から、マンション・屋上公園の床衝撃音対策の防振材として幅広く使用可能です。500mm×500mmのブロックで、割り付けも簡単で施工性も良く、異なる防振材と緩衝材の組合せと違い、撓みも一定で集中荷重がかかったり、緩衝材及びその劣化した異物に防振性能をひっぱられ性能低下になりません。 |
|
|
|
アビーロドスタジオの設計で有名な、豊島政実氏と共に、タウンハウススタジオ（ロンドン）・ＫＢＳスタジオ（ソウル）・ワーナーマスタリングスタジオなどの、国内・海外の録音スタジオを数多く手がけている、黒川宏一（豊島総合研究所）設計チームの推奨する浮床・防振材です。 |
|
|
|
|
|
|
 |
|
|
|
|
静ばね定数 |
動ばね定数（※1） |
許容荷重（※2） |
| ×10^6Ｎ/m3 |
Kg/mm･㎡ |
×10^6Ｎ/m3 |
Kg/mm･㎡ |
N/㎡ |
Kg/㎡ |
| エコラスType-A |
2.00 |
204 |
3.6 |
367 |
9,680.00 |
987.8 |
| エコラスType-B |
2.99 |
306 |
5.38 |
551 |
14,322.50 |
1,461.50 |
| エコラスType-C |
4.43 |
452 |
7.97 |
814 |
19,407.50 |
1,980.40 |
|
|
|
（※1） 静動比 : 1.8 （加振巾±0.5mm、360kg/㎡負荷時の周波数変動実験値による。） |
|
（※2） 許容荷重設定条件 ; |
|
① たわみ量が厚みの20%以内でかつ、弾性範囲内。 |
|
② 推奨負荷は、許容荷重の80%以内。 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
■エコラスは、防水層の上に直接敷ける防振材です。
|
|
異なる防振材と緩衝材の組合せの防振材は、柔らかい防水層の上に直接敷いた場合、緩衝材のフォーム材に荷重負担が多くなり、この部分が防水層にくい込んでしまい、防振材の正規の撓みがとれません。したがって、防水層の下部分にも耐水ボードを敷かなければ性能低下となってしまいます。もちろん、このような防振材では、上部にも耐水ボードを敷かなければコンクリートが、フォーム材にくい込み性能低下となってしまいます。エコラスは、この点を修正し開発された、直接防水層の上に敷き、上部にも耐水ボードが不要な防振材です。防水業界では、名高い高山工業株式会社が推奨する、防水層の上部に最適な防振材です。 |
|
防水の高山工業（株）が推奨する防振材で、防水層にも安心！ |
|
|
|
|
|
|
 |
|

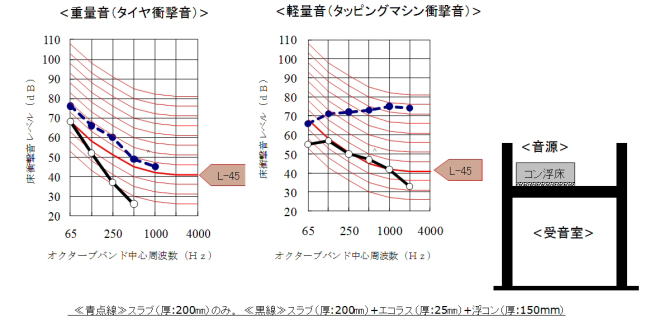

| *試験機関 （財）小林理学研究所 |
| *上記性能は、保証値ではありません。 |
|
|
|
|
 |

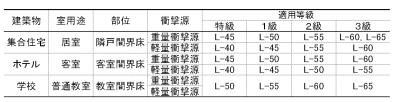

| 一般室の遮音性能指針（床衝撃音） |
|
|
|
|
|
