遮音性能測定

遮音測定


 遮音性能測定から防音・吸音・防振材料の販売まで、実績と信頼で良い音環境を、

アコス工業では、マンション・ホテル・ホール・スタジオなどの遮音性能を測定・調査し、対策などが必要となる場合も、迅速、適確なアドバイス、コンサルタント、吸音・防音の設計・施工へとお客様のニーズにあったフォローをさせて頂きます。マンション・ホテルの竣工検査、改修工事の設計時の遮音性能測定は、アコス工業にお任せください。

残響時間測定 音源スピーカ 音源装置
遮音性能測定方法
測定は、JIS A 1417 (建築物の現場における音圧レベル差の測定方法)に準じて行います。
遮音性能測定には、部屋と部屋の遮音性能を測定する
室間音圧レベル差の測定と、扉・窓など各部位を測定する特定場所間音圧レベル差の測定の2種類があります。
ピンクノイズ発生器を拡声系に接続し、音源側にてスピーカを駆動し、音源側と受音側の各測定点の音圧レベルを1/1オクターブバンド毎に測定します。測定箇所1カ所につき標準5点の測定を行い、エネルギー平均しますが、特定場所間音圧レベルの場合は測定場所の面積等により3点程度にすることもあります。また、受音室での暗騒音を測定し、暗騒音と測定値のレベル差により、暗騒音補正をおこないます。
遮音性能測定結果

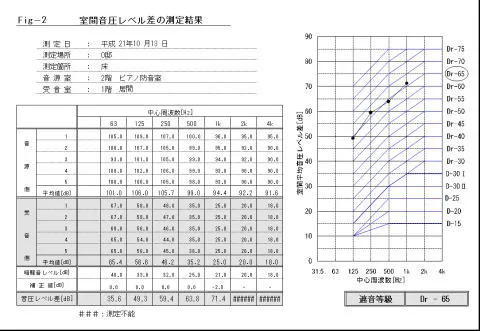

図-1のようなJIS A 1419-1(2000)「建築物及び建築部材の遮音性能の評価方法ー第一部:遮断性能」に示される空気遮断性能を評価するための基準曲線Drの周波数特性と等級を用いて評価します。各周波数における測定値をプロットし、結んだ曲線に対して、等級曲線を全て上回る一番高い等級曲線をその等級と読みます。(各周波数最大2dB許容)図-1で示した例では、Dr-40となります。また、ここで読んだ遮音性能Dr値を表-1、2のような評価表(日本建築学会推奨基準)を用いて評価しています。
遮音性能測定 遮音等級D値
図-1 空気遮断性能(防音性能)
遮音性能測定 D値

表-1一般建物の遮音性能基準

遮音性能測定 D値2

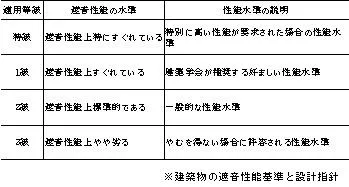

表-2 上記等級の意味
