機械式駐車場・マンション・エントランス・屋上・工事現場の重機・地中連壁などの防振対策・浮き床工事に、
|
地中連続壁（連壁）・浮床工事用防振材 「アコス防振マット」
|
|
アコス「防振マット」は、ポリオレフィン樹脂を原料とした、独立気泡の発泡プラスチック（ビーズ法架橋ポリエチレンフォーム）で、耐水性に優れているため、グラスウール浮床と違い、屋外の浮床防振工事にも最適です。また、地中連壁（れんぺき）、マンション・ホテルのエントランス・屋上公園から、厨房・レストラン・ジャグジーなどの浮床防振工事・床衝撃音対策の防振材として幅広く使用可能です。アコス「防振マット」は、防振材をセットするためだけで、弾性の無い単なる緩衝材のフォーム材とは違い、単体で防振性能を発揮します。また、機械式駐車設備など大きな集中荷重が掛かる部分には、防振ゴムを組込み対応することもできます。
|
|
|
|
 |
 |

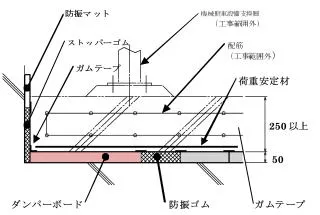

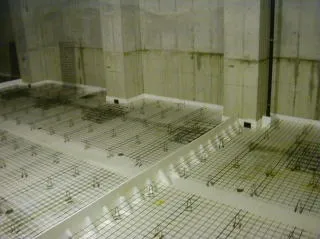

| 機械式駐車場施工例-1 |
機械式駐車場施工例-2 |
|
|
 |
 |

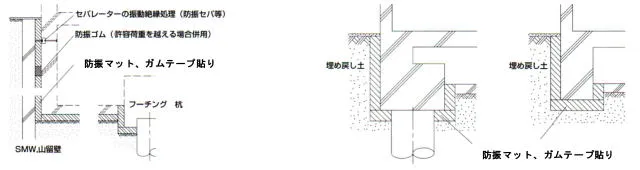

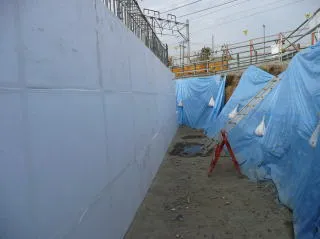

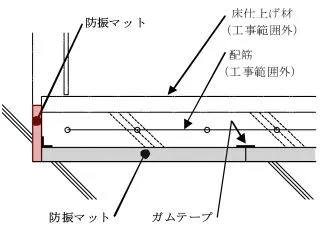

| 地中連続壁（連壁） |

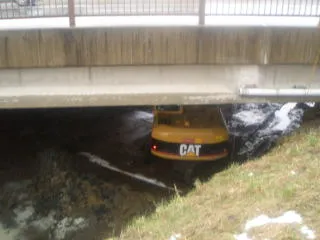

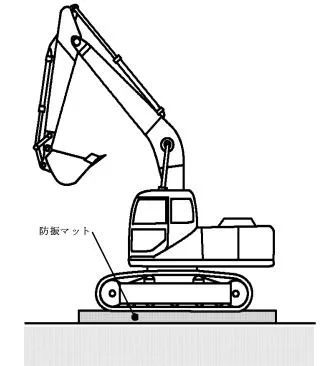

工事用重機の防振対策 |
 |
 |

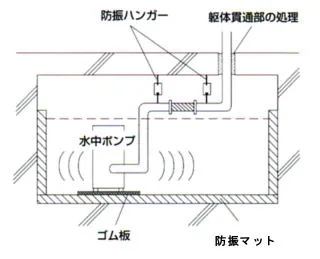

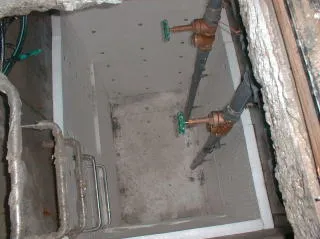

| 水中ポンプ振動対策 |
機械設備振動対策 |
|
|
|
|
|
|
|
| ■ |
耐水、断熱、固体音対策の複合性能 |
|
断熱材としても優れた断熱性能を持ち、耐水、断熱、固体音対策と言う複合性能を持ち合わせています。（アコス 防振マットの熱伝導率：０．０４０７[Ｗ／（ｍ・ｋ）]） |
|
|
| ■ |
優れた施工性 |
|
軽量でカッターナイフ等により容易に切断出来るなど施工性が非常に優れており、従来の繊維系浮き床のように養生用フィルムの必要も無く、布ガムテープによる目地貼りでの施工が可能で、安定した施工品質を得る事が出来ます。
|
|
|
| ■ |
組み合わせにより幅広い荷重条件にも対応 |
|
荷重条件により防振ゴムとの並列支持とすることで高荷重にも対応できます。また、浮き床上の荷重分布により最適な防振ゴム配置を考慮した防振設計を行います。
|
|
|
|
|
|
|
|
 |
|
|
|
|

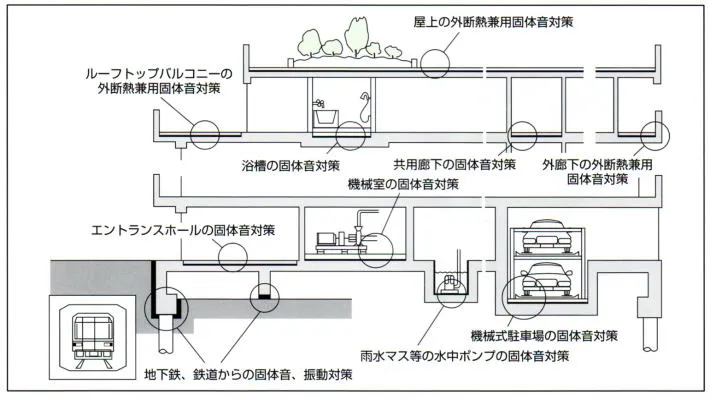

防振マット使用実例
|
|
| ■ |
機械式駐車場・車路・駐輪場 |
| ■ |
機械室 |
| ■ |
マンション・ホテルなどの共用廊下・エントランス・客室 |
| ■ |

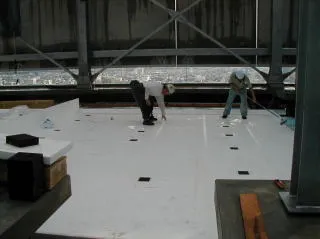

屋上・ルーフバルコニー |
| ■ |
厨房・レストラン |
| ■ |
浴槽・ユニットバス |
| ■ |
水中ポンプ・プール |
| ■ |
地中連続壁（連壁） |
| ■ |
工事現場における重機の振動対策 |
|
|
|
|
|
|
|
 |
|
 |

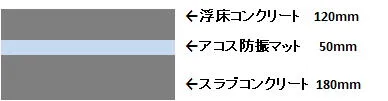

| 平型床用 |
|

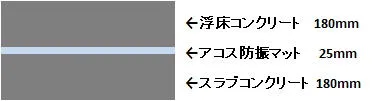

溝型床用 |
|
|
|
|
| 品名 |
寸法 |
動ばね定数 |
許容荷重 |
備考 |
| Kg/cm |
Kｇ/㎡ |
| 平型床用 |
900×1200×50t |
24000 |
500 |
----- |
|
900×1200×25ｔ |
51840 |
500 |
----- |
| 溝型床用 |
900×1200×50t |
13240 |
255 |
湧水・高性能仕様 |
|
|
*設備など大きな荷重が掛かる部分には、防振ゴムを組込み対応することができます。（詳細は、お問合せください） |
|
|
|
|
|
|
 |
|
 |

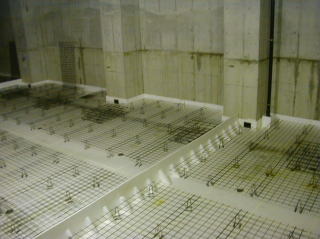

| 機械式駐車場・機械設備の振動対策 |

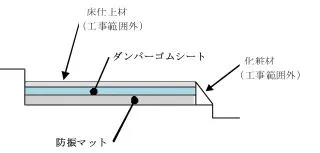

エントランス・屋上等の固体音対策 |
|
 |
| 地下鉄・鉄道・道路の振動対策 |
|
 |
|
 |

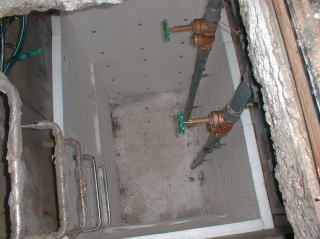

| 水中ポンプの振動対策 |
|
 |
| マンション玄関の固体音対策 |
工事現場の重機振動対策 |
|
|
|
|
|
|
|
| エレベーターホール施工例 軽量衝撃音 防振性能 |
| 仕 様 |
軽量衝撃音 防振性能 |
 |
LL-70 |
 |
LL-50 |
 |
LL-45 |
 |
LL-40 |
|
|
|
|
|
| |
|
|
|
|
 |
 |
 |
|
|
アコスタークロスウォール |
アコスターボード |
アコスターパネル |
|
|
（不燃吸音クロス） |
（化粧吸音板） |
（化粧吸音板） |
|
|
音を透過しやすいポリエステル生地を表面材とした不燃吸音材です。映画館・スタジオで音質を追及する部屋の壁・天井の仕上材です。 |
高密度グラスウールにガラスクロスを特殊加工した吸音板です。ピアノなどの音楽教室や会議室の室内の響きの調整に最適な吸音材です。 |
高密度グラスウールに高品質のガラスクロスを額縁貼りした吸音板です。銀座ヤマハのショールーム、音楽室にも採用された吸音材です。 |
|
|
|
 |
 |
 |
|
|
アコストーン |
アコスグラスボード |
ハイラートンフォールド |
|
|
（ポリウレタン吸音材） |
（化粧吸音材） |
（天井化粧吸音板） |
|
|
難燃性ポリウレタンフォームの表面に、塩化ビニール塗料を高熱ラミネートし、柔らかい感触と吸音性が生かされた壁・天井貼用ポリウレタン吸音材です。 |
高密度グラスウールにガラスクロスを現場施工した吸音材です。ピアノなどの音楽教室や会議室の室内の響きの調整に最適な吸音材です。 |
高密度グラスウールに塩化ビニールを特殊加工した吸音板です。音楽教室や会議室の室内の響きの調整に最適な天井吸音材です。 |
|
|
|
 |
 |
 |
|
|
アコスガラスクロス |
防 振 架 台 |
|
|
（ガラスクロス） |
（機械式駐車場防振架台） |
（防振材） |
|
|
ガラス繊維１００％の不燃、無煙クロスです。日本テレビ・テレビ朝日をはじめ各放送局のTVスタジオ・ラジオスタジオに使用されています。 |
球形防振ゴムを使用し、固有振動数を任意に設定できる上部機械の変位や積載荷重の変動によって防振性能が低下しない駐車場防振架台です。 |
廃棄ゴムスポンジを利用したリサイクル商品です。耐水性に優れた、グラスウール浮床に代わる、屋外の防振工事にも最適な防振材です。 |
|
|
|
 |
 |
 |
|
|
アコスティックシート |
アコスパネカット |
ハイブリッドボード |
|
|
（制振遮音シート） |
（組立式防音室・防音パネル） |
（耐水ボード） |
|
|
遮音性と制振効果に優れた高密度の特殊配合軟質遮音シートです。プラスターボードの軽量壁の質量を上げ、コインシデンス効果を制御し遮音性能を向上させます。ＧＬ工法の改修にも最適な防音シートです。 |
スチール製の防音パネルで、特殊ファスナーを採用した、組立式防音室です。工場のライン防音室から、音楽スタジオのブース、一般家庭のピアノ・ヴァイオリン・サックスなど楽器防音室にも最適です。 |
古紙と廃プラスチックをリサイクルした、環境に優しい素材です。映画館（シネコン）・ホール・マンション等のグラスウールなどの防振・浮床工事でコンクリートを打設する耐水・基礎材として使用されています。 |
|
|
|
